Tema: EQ Parametrica y su aplicacion en HC

Wuan moment! , vamos por partes :

Lo que deberias medir primero es el sub no?

Comienza desconectando todas las cajas menos el susodicho y con el micro en la posicion del oyente pasa un barrido de 20 a 200 Hz , para ello primero debes calibrar el nivel del entrada contrastandolo con la lectura del sonometro y antes cargar el archivo de calibracion del sonometro.

Por orden :

1) Carga el archivo de calibracion para tu sonometro , es un archivo .cal , dame un mail y te lo envio.

2) Ajusta en nivel de entrada "Set Input Volume"

3) Luego el boton "Calibrate" para calibrar nivel de entrada a 75 dB.

4) Ajusta el grafico a escala logaritmica con minimo en 15Hz y maximo en 200 Hz. y midiendo desde 45 a 105 dB.

5) Asegurate en el receptor estar enviando las señales de baja al sub en exclusiva y la frecuencia de corte en 80Hz.

6) en el REQ "Target" a 75 dB y "cutoff" a 80 Hz

6) Olvida por ahora el resto de configuraciones y haz un barrido de 15 a 200Hz con el micro en la posicion del oyente y en pasos de 5hz.

Iniciado por Exilon

Wuan moment! , vamos por partes :

Lo que deberias medir primero es el sub no?

Comienza desconectando todas las cajas menos el susodicho y con el micro en la posicion del oyente pasa un barrido de 20 a 200 Hz , para ello primero debes calibrar el nivel del entrada contrastandolo con la lectura del sonometro y antes cargar el archivo de calibracion del sonometro.

Por orden :

1) Carga el archivo de calibracion para tu sonometro , es un archivo .cal , dame un mail y te lo envio.

2) Ajusta en nivel de entrada "Set Input Volume"

3) Luego el boton "Calibrate" para calibrar nivel de entrada a 75 dB.

4) Ajusta el grafico a escala logaritmica con minimo en 15Hz y maximo en 200 Hz. y midiendo desde 45 a 105 dB.

5) Asegurate en el receptor estar enviando las señales de baja al sub en exclusiva y la frecuencia de corte en 80Hz.

6) en el REQ "Target" a 75 dB y "cutoff" a 80 Hz

6) Olvida por ahora el resto de configuraciones y haz un barrido de 15 a 200Hz con el micro en la posicion del oyente y en pasos de 5hz.

je je ..pues me parece Exilon que hay esta el fallo.. recuerdo haber calibrado la señal de entrada..la de salida...la tarjeta de sonido..que se ve en los graficos.......pues fui leyendo el manual de intrucciones y nada del sonometro...QUE ES EL DEL MICROFONO... sere tonto el culo


Voy a hacerlo...

De todas maneras las pruebas no estan hechas sino en casa de mis padres..que es donde estoy viviviendo mientras arreglo (esta patas arriba ) mi chabola...y solo eran para ir cogiendole el pulso a este porgrama...

Hare la calibracion del microfono/sonometro y las repetire...me juego una birrra... que no salen asi de bien...joder yo me quede cunado las vi...algo hay mal...


Lo que si me ha sorprendido es que si miras la tarjeta de sonido es una walltrtapa..integrada en la placa base del ordenata, eso si una ASUS... de 200 machacnantes para arriba la placa base ( y la curva que se sale sin el sonometro.es practicmanete lineal..salvo en el extremo muy alto..no lo oimos y en la parte de graves...muy graves ...vamos pocas cajas acusticas tiene dicha curva de sensibilidad.. inferior a +-1 dbs


Saludos

Nuevas curvas con el fichero de calibracion...del sonometro



(esa es sin compensacion por "C weight")


y esta con la compensacion ..(deberia ser pues esta habilitado para tal el sonometro..)



Exilon ..no entiendo ..nada ..yo espero otro tipo de curvas..no se lo que pasa ..con el soft...o con el metodo..he aqui lo que hago

Pongo el cacharro ( en la escala a 80 dbs) donde escucho
Configurio la tarjeta para que se oiga y reciba
Hago el "Set Measurement Level Procedure"
Calibro el SPL input volumen
Calibro el SPL reading
Calibro la tarjeta de sonido
Cargo tu fichero (por cierto solo vala para los primeros 100 Hz..no lo tendras para rango completo¿¿?? :? )

Y me pongo a hacer medidas y sale eso..que no puede estar bien...


Saludos

PD: no me creo que el cuchitri tenga esa curva...

Vamos a empezar desde 0 para ver que tienes mal configurado (por que ya quisieras tu tener esas curvas ).

Desinstala el soft y borra referencias en el registro , y ahora vuelta empezar y con un microfono de pc patatero conectado a la entrada de microfono traza un barrido de 20 a 200 Hz "para probar" si lo pones en la posicion de escucha y con solo el sub sonando deberias sacar mediciones como un etapa del tour de la france ...

A partir de ahi seguimos ...

Iniciado por Exilon

Vamos a empezar desde 0 para ver que tienes mal configurado (por que ya quisieras tu tener esas curvas ).

Desinstala el soft y borra referencias en el registro , y ahora vuelta empezar y con un microfono de pc patatero conectado a la entrada de microfono traza un barrido de 20 a 200 Hz "para probar" si lo pones en la posicion de escucha y con solo el sub sonando deberias sacar mediciones como un etapa del tour de la france ...

A partir de ahi seguimos ...

Es que eso es lo que espero... aunque en nuestro caso la vuelta cilcista a España..


Lo que pasa que entre semanas estoy liado..y haber si saco tiempo..Echare todo abajo... y volvere a hacerlo...

Por cierto las curvas que busco como razonables..son las que obtenia sin calibrar nada....¿¿??

Cuando calibro me sale esas..(de todas maenras mas quisiera tener esa curvas..en mi casa en mi sala..pues donde estoy ...no es el sitio donde voy a instalar)...

Muchas gracias y Saludos

He empezado con el Room EQ Wizard v3.29 y no hay manera...¡Me estoy preocupando!

Para sacar audio por el Yamaha la saco por digital ya que por mezcla de ambas la señal audible está MUY MUY MUY saturada (ininteligible si cantan).

¿POR QUÉ?

Configuración:




- Micrófono del YPAO pinchado en el MIC de la T. Sonido y colocado en mi posición de escucha (a la altura de mis orejotas).

- Mi sonómetro con OUTPUT de MiniJack:

-Mi multímetro Digital:

- Solo tengo conectado y audible el Subwoofer con su Cross en Directo = nº mayor de su escala.
- El Cross en el Yamaha está en 80 Hz.


¿Que importancia tiene poner la salida del sonómetro en la entrada de la tarjeta de sonido? Yo no lo tengo así…




CONTINUARA...

Tiene buena pinta y parece que puede tener certificado de calibracion iso si es necesario.

En tu caso yo no cargaria archivo de calibracion alguno y probaria tal cual con unas primeras mediciones , ten en cuenta que los archivos .cal estan pensados para equilibrar el rango de bajas frecuencias ,fundamentalmente en sonometros de baja calidad.

Iniciado por Exilon

Tiene buena pinta y parece que puede tener certificado de calibracion iso si es necesario.
...

Efectivamente tiene Certificado de calibración. OK ! probaré tal cual siempre y cuando el programa se integre solamente con el sonómetro.

Sonómetro + PC + Software ¿Puedo medir o hacer algo para empezar???

Comienza desconectando todas las cajas menos el susodicho y con el micro en la posicion del oyente pasa un barrido de 20 a 200 Hz , para ello primero debes calibrar el nivel del entrada contrastandolo con la lectura del sonometro y antes cargar el archivo de calibracion del sonometro.

Por orden :

1) Carga el archivo de calibracion para tu sonometro , es un archivo .cal , dame un mail y te lo envio.

2) Ajusta en nivel de entrada "Set Input Volume"

3) Luego el boton "Calibrate" para calibrar nivel de entrada a 75 dB.

4) Ajusta el grafico a escala logaritmica con minimo en 15Hz y maximo en 200 Hz. y midiendo desde 45 a 105 dB.

5) Asegurate en el receptor estar enviando las señales de baja al sub en exclusiva y la frecuencia de corte en 80Hz.

6) en el REQ "Target" a 75 dB y "cutoff" a 80 Hz

6) Olvida por ahora el resto de configuraciones y haz un barrido de 15 a 200Hz con el micro en la posicion del oyente y en pasos de 5hz.

Pasando obviamente del punto 1.

Cuando tengas algunas capturas las comentamos

Bien... y si solo quiero ultilizar el sonometro para ajustar mis 6 altavoces... sin tarjeta de sonido, portatil.. puedo hacerlo???.. como funciona realmente el sonometro y que necesito aparte del sonometro??.. gracias.

Iniciado por Agus74

Bien... y si solo quiero ultilizar el sonometro para ajustar mis 6 altavoces... sin tarjeta de sonido, portatil.. puedo hacerlo???.. como funciona realmente el sonometro y que necesito aparte del sonometro??.. gracias.

En este hilo tienes la respuesta www.mundodvd.com/foro/viewtopic.php?t=40467

yo tengo el mismo problema pero casi todo lo que he leido me suena a chino.-
he buscado mucho y he leido que existe algun ecualizador que con ayuda de un microfono se ajusta automaticamente a la sala.-
¿ es verdad ?
¿ que modelo de ecualizador es ?

Como se ha hablado durante el hilo, si a alguien le interesa una info:

Pioneer MCACC

o aqui Pioneer MCACC

en el documento tmb hay un mini flash explicativo....; además sacado de avsforum:

"MCACC does 9-band EQ (though it only adjusts the lowest band if speakers are set to LARGE) and, in some models, does correction for the most prominent low bass (subwoofer channel) room mode. You can also adjust how long after the test tone is emitted. before the software takes its measurements, so as to compensate for reverb characteristics of your room. The latter is not so much a problem in small rooms, as in large ones."
------

"If the 56txi crossover is set to 80 Hz, for example, the first adjustment band is centered at 125 Hz, whereas with crossover set to 50 Hz, the first EQ band is at 63 Hz.

Here are the EQ bands of some Pioneer models I investigated

9-band eq (49Tx, 49TXi, 59TXi) : 63, 125, 250, 500, 1k, 2k, 4k, 8k, 16k
5-band EQ (45Tx, 53Tx, 54Tx, 56Txi): 63, 125, 250,1k, 4k, 11.3k
5-band EQ (52Tx, 1014): 40, 125, 2.15k, 4k,13k"

Pedazo de post...para no perderlo.

Sugerencia que tal un chincheta

Un saludo

Hola a todos.
El mejor aparato que existe ahora para ecualizar una sala es el Behringer Ultracurve Pro DEQ2496.
Tiene procesadores de 24 bits a 96 Khz, ecualizador gráfico de 31 bandas + parametrico de 10 (funcionando conjuntamente ambos), supresor de picos de realimentación, entradas digitales optica y coaxial, analógicas rca y xlr, y las salidas iguales que las entradas, analisis en tiempo real (analizador de espectros), ecualización automática, desde 16 Hz hasta 20 Khz, y mil cosas mas.
Y todo separado para cada uno de los 2 canales que tiene.
Con esto y el micrófono ECM8000 no hace falta ni sonómetro, ni tarjeta de sonido, ni software de pc. El lo hace todo.
Yo he conseguido uno de segunda mano, y lo he probado en el equipo estereo que tengo en mi habitación (Rotel serie 02 + cajas B&W DM600 s3), intercalando en las salidas analógicas entre el cd y el ampli, y os puedo decir que el sonido sin ecualizar al sonido ecualizado es como la noche y el día.
Una claridad en toda la gama de frecuencias que te deja con la boca abierta. Te da la sensación de que cuando quitas el ecualizador es como si echaras una manta por encima a los altavoces.

Para un sistema estereo está muy bien, lo malo es que para un home cinema, con 5 canales mas el sub, necesitarias 3 aparatos como este, intercalados entre el previo, y la etapa y sub, o descodificando el Dolby en el dvd e intercalandolo entre este y el ampli.

En fin, es una maravilla de la técnica.
Aquí teneis una review.

http://www.enjoythemusic.com/magazin...acurve2496.htm

Saludos.

9-band eq (49Tx, 49TXi, 59TXi) : 63, 125, 250, 500, 1k, 2k, 4k, 8k, 16k
5-band EQ (45Tx, 53Tx, 54Tx, 56Txi): 63, 125, 250,1k, 4k, 11.3k
5-band EQ (52Tx, 1014): 40, 125, 2.15k, 4k,13k"

No me ha dado tiempo a repasarlo con detenimiento , pero si solo permite ecualizar las bandas que se indican , de poco nos ayudaria con las bajas frecuencias que a fin de cuentas son las que mas guerra nos dan ..
Aunque no deja de ser un avance que te permitan eq. cada canal de forma independiente, lastima que no permitan parametrizar manualmente y vengan prefijados de casa...

Un receptor con un eq integrado para trabajar las frecuencias bajas del sub de forma automatica con un micro como hace el YPAO y que te permita definir en que frecuencia exacta quieres trabajar de forma manual, seria todo un crack , igual ya hay algo asi en gamas muy altas ... :? .

Ecualizacion en todo el espectro tanto en el dominio de "t" como de "w"...

http://www.audioholics.com/techtips/...nonAVR3806.php


Saludos

Tiene buena pinta, parece un superYPAO , pero me queda el requemon de ¿cuantas bandas trabaja en concreto por debajo de los 100 Hz? , le he pegado un rápido repaso y en la configuración manual solo permite los 63 Hz , aunque ojo es solo una lectura rápida y creo que me equivoco.

Aun así es un gran avance, creo que la EQ para el HC es el próximo avance a incentivar y me encantaría que el personal se animara a incluirla a su Sub ,creo que mas de uno se le caería la baba con los resultados.

Pocos aparatosfílicos podrían quejarse de de una inversión de solo unos 100€ para mejorar , ¡Y de que manera! la respuesta en graves de su Sub.

¿De que sirve un excelente sub si la respuesta en el punto del oyente del rango por debajo de los 80-100 Hz es una etapa de montaña por culpa de la sala y su falta de tratamiento?

Iniciado por Exilon

Tiene buena pinta, parece un superYPAO , pero me queda el requemon de ¿cuantas bandas trabaja en concreto por debajo de los 100 Hz? , le he pegado un rápido repaso y en la configuración manual solo permite los 63 Hz , aunque ojo es solo una lectura rápida y creo que me equivoco.

Me parece que eres un niño malo..y no has hecho los deberes (leerlo tranquilo)..no hay un numero de 60 70 o 200 filtros.. sino que hay infinitos..filtros.. se genera una curva entera para toda la gama de fecuencias ...para la sala en funcion del numero de oyentes- sus posiciones....(pues en un cine en casa normalmente hay varias personas) y puede haber diferencias incluso en sitios adyacentes de 10 dbs...

Lo que dice es que esas diferencias desaparecen ..y parcialmente corrije el efecto de sala..

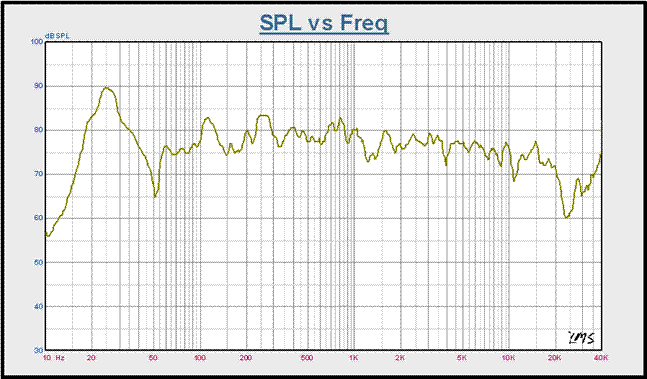

Esta foto es la acustica de la sal sin corregir..

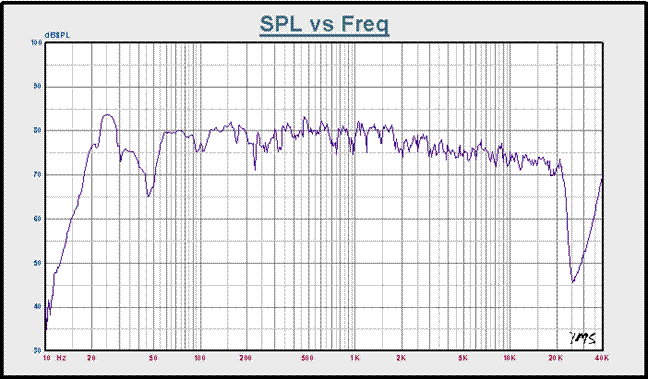

Esta otra es corregida..



teniendo en cuenta las 6 posiciones de medida (los asientos) que es lo complicado..


Lo del 63Hz..olvidate.eso es para que lo veas..la nueva version - llamada PRO- se puede enchufar el denodn la PC trabaja hasta con 32 punto de toma de datos (para una determinacion hiperprecidsa de la sala9.. y calcula la curva entera en el PC..que lo vuelca la denon...


Saludos

Me parece que eres un niño malo..y no has hecho los deberes (leerlo tranquilo)

Tu ves? si es que eso de leer artículos desde el curro con un ojo en el monitor y otro en la puerta del despacho es mu malo ..

Prometo darle una lectura en profundidad y si es lo que parece seria un firme candidato a estudiar con detenimiento porque en lo demás parece un receptor bastante resulton dentro de su gama..

Iniciado por Exilon

Me parece que eres un niño malo..y no has hecho los deberes (leerlo tranquilo)

Tu ves? si es que eso de leer artículos desde el curro con un ojo en el monitor y otro en la puerta del despacho es mu malo ..

Prometo darle una lectura en profundidad y si es lo que parece seria un firme candidato a estudiar con detenimiento porque en lo demás parece un receptor bastante resulton dentro de su gama..

..bueno ese si pero el 5805.. o por estos lares.. el AVC- XV1A....(con 8 puntos de calculo en vez de 6.. ...y una version en USA con 32!!)

Saludos

Iniciado por Exilon

1ª Parte Material necesario :

Opcion minima :

Equipo con tarjeta de sonido con entrada de linea (basta con una compatible AC97). (Olvidaos de la entrada del microfono como no sea para pruebas basicas). ( ??? €)

Sonometro con salida de linea analogica. (unos 50€)

Hola a todos,la "opción básica" me parece muy interesante para una rápida y barata iniciación a la medida. De momento, me surgen dos dudas:

1. ¿varian mucho los resultados si se conecta el sonómetro a la entrada de micrófono?, como podeis imaginar en el portatil no tengo entrada de linea.

2. Las mediciones de ese sonómetro, ¿son en todo el rango de frecuencias audible?. lo comento porque en las especificaciones viene esto:

Curva A: 500 - 10,000Hz Curva C: 32 - 10,000Hz

y no se si se refiere a la frecuencia de las curvas A o C o a la sensibilidad del sonometro.

Salu2

En las características dice esto:

Indispensable para medir y controlar el nivel de sonido en el lugar de trabajo y cumplir con los reglamentarios, comprobar el nivel acústico de una sala de música, de teatro o de un estudio, este sonómetro dispone de una visualización de los valores de -10 dB + a 6 dB.

Equipado de la conmutación entre las curvas de evaluación A y C, el botón "weighting" les permite elegir una de las dos curvas.

La introducción de la curva A corresponde a la sensibilidad auditiva humana (500 a 10 000Hz), mientras que la curva C devuelve todas las frecuencias.

El sonómetro dispone de un tiempo ajustable (lento/rapido).

El método "lento" permite obtener un valor medio del nivel sonoro, se minimizan los picos sonoros con este método mientras que el método "rápido" es sensible a los picos sonoros del medio ambiente.

Escala de medida 60 dB: 50 - 66 dB 70 dB: 60 - 76 dB 80 dB: 70 - 86 dB 90 dB: 80 - 96 dB 100 dB: 90 - 106 dB 110 dB: 100 - 116 dB 120 dB: 110 - 126 dB

Por cierto, a quien le interese, está a unos 25 € aquí (no se si son de fiar, eh?)



Salu2

[/img][/quote]

Uff que malo es andar sin internet en casa ...

ola a todos,la "opción básica" me parece muy interesante para una rápida y barata iniciación a la medida. De momento, me surgen dos dudas:

1. ¿varian mucho los resultados si se conecta el sonómetro a la entrada de micrófono?, como podeis imaginar en el portatil no tengo entrada de linea.

2. Las mediciones de ese sonómetro, ¿son en todo el rango de frecuencias audible?. lo comento porque en las especificaciones viene esto:
Cita:
Curva A: 500 - 10,000Hz Curva C: 32 - 10,000Hz
y no se si se refiere a la frecuencia de las curvas A o C o a la sensibilidad del sonometro.

1 ) Para utilizar la entrada del micrófono del portátil usa cualquier micrófono para PC , no esperes una gran precisión pero si tendrás una lectura aproximada de los modos de la sala.

2) No, ese sonómetro no es nada fiable para mediciones de muy bajas frecuencias , para compensarlo en parte existen archivos de calibración que compensan ese margen de error en las lecturas del Room EQ Wizard .. dame un mail por privado y te lo envió mañana.
