Tema: tamaño de los corrugados

Pues eso que esoy haciendo la instalación para el proyector y demás aparatejos y no sé exactamente cuantos tubos debería dejar y de que tamaño.
La idea es que del proyector salgan, en principio, el cable alimentación , el HDMI para DVD, uno por componentes para xbox.

gracias y saludos

Yo dejaría uno normal para el cable de alimentación del proye y metería uno gordote para HDMI/DVI y componentes. Ten en cuenta que los cables DVI y HDMI vienen hechos y que los conectores tienen un cierto tamaño:

HDMI


DVI

Iniciado por Kores

uno gordote para HDMI/DVI

Kores gracias por contestar, pero me puedes hacer la conversion de "gordote" a milímetros, he estado mirando el tamaño de los tubos y creo que hay de 25, 32, ...
Crees que es mejor uno de gran diametro para HDMI y componentes o dos de tamaño intermedio?

gracias y saludos

Yo voy más allá del buen consejo de kores y te recomiendo que:
te dejes de chorradas y metas lo más gordos que puedas. así de claro.
hoy es hdmi... o dvi (más gordo el conector... más robusto el enganche también)... mañana a saber.
la txapuza que es el hdmi actual no creo que dure... supongo que tarde o temprano le cascarán un par de tornillejos para que trinque mejor... (como hace el dvi). no sé a quien cojones se le ocurrió el invento... pero el hdmi actual es endebeble (el modo de enganche). una puta mierda, vamos.

saludos.

Yo en su momento dejé 3 tubos:

1 20mm para la alimentación del proyector
1 25mm para altavoces
1 25mm para componentes y/o DVI/HDMI

Como el proyector sólo tiene DVI tuve que cortar el cable, pasarlo y después volver a estañarlo , pero el resultado ha sido bueno.

La recomendación es clara, deja lo más grande que puedas.

Lo que yo no haria seria ponerlos corrugados, ya que esas corrugas te van a molestar y mucho a la hora de pasar cualquier cable.

Uno liso es mejor.

Uns aludo

¿Porque separar la alimentación del proye con las señales de video?

Yo tb me estoy montando mi sala de cine, y tenia pensado poner una tapeta de esas gordas con todos los cables dentro, pero al leer eso de separar la alimentación, me habeis hecho dudar. ¿porque separado? ¿hay tapetas que tengan separadores dentro?

Gracias a todos por vuestras contestaciones, intentaré colocarlos lo más grande posible, pero es que ya tengo las regatas hechas y media instalación preparada, a ver si cuelo uno de 30-40mm y me olvido de todo.

sheldon no sé porque, pero a mi me recomendaron tubos separados.

WRC, yo tenía, todavia tengo, el miedo de que mo entrara el conector, pero antes que cortar y estañar no era mejor opción meter un cable HDMI y luego un adaptador a DVI?

Ya puestos a pedir, alguien que tenga un cable HDMI podría indicarme exactamente que grosor tiene?

saludos y gracias

no era mejor opción meter un cable HDMI y luego un adaptador a DVI?

Podría ser, pero al precio que tiene el gitano los cables, me sale más a cuenta comprar dos cables (uno DVI-DVI y otro DVI-HDMI) que el conjunto de DVI-HDMI+Adaptador.

Otro inconveniente es estético y funcional, el conector con el adaptador es muy grande y poco resistente.

sheldon no sé porque, pero a mi me recomendaron tubos separados.

Todo conductor por el que circule una corriente eléctrica genera un campo magnético que puede influir en la calidad de la señal transportada por otros, especialmente los de vídeo.

En uno de mis tubos va SVHS y Componentes, en otro corriente y en el otro DVi + 4 altavoces

Se recomienda separar los cables de alimentación, siempre que sea posible, de cualquier otro tipo de cable porque pueden generar algún tipo de interferencia. Cierto es que yo he visto muchos equipos que no lo hacen y tampoco pasa nada raro. Pero si ya estás haciendo la roza y metiendo tubos, da igual meter 2 o 3 no?

Grosor cable Supra DVI-HDMI (el DVI/DVI o HDMI/HDMI serían iguales salvo el tamaño de los conectores) = 6/7 mm.

Conector Supra DVI= 38mm ancho máximo
Conector Supra HDMI = 20mm ancho máximo

Ergo: tubo de 40/45 para poder pasar un conector DVI y de 25 o 30 para HDMI.

ahora si que definitivamente muchas gracias a todos, mención especial a Kores, tenía previsto pasar al igual que WRC un cable de 20 y dos de 25, si puedo meteré uno más grande pero es que ya están hechas las regatas y colocadas las cajas, ya hos contaré como ha acabado todo
saludos y muchas gracias

Ok, gracias a los que me han contestado sobre lo de separar los cables.

¿Existen tapetas que tenga dentro algun tipo de separador para aislar la alimentación con los cable de video?

Como ya te ha dicho, cuanto más "gordos" mejor y los más importante NO LOS PONGAS CORRUGADOS !!!, que sean lisos.

Yo puse 2 de 32 mm para la "cablería" del proyector y otros 2, uno para cada trasero, de 25 mm.. y mil veces me arrepentí cuando me puse a meter cables..eran corrugados.

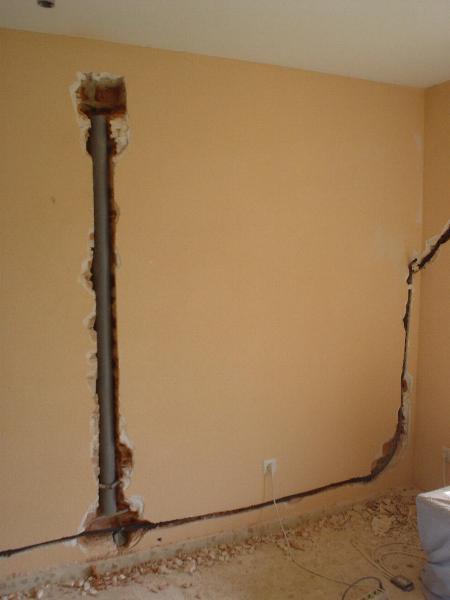

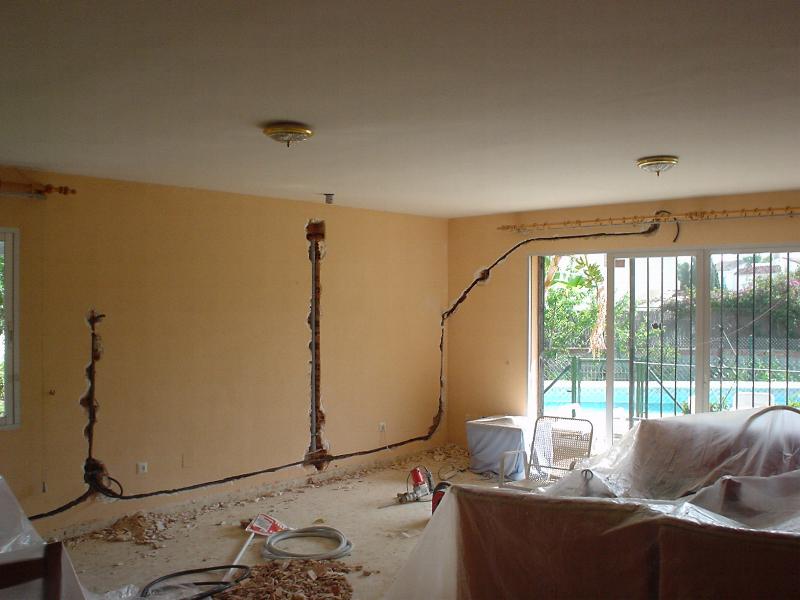

Lo que no te fallara es un PVC de 75 mm,





, en cuanto a los cables corrugados, un buen pasacables ,mistol a saco y normalmete pasa.
Recuerda ya que te pones de dejar regolas para los altavoces laterales ( ademas de los laterales traseros) y para los de presencia. Puestos a romper, de dará igual. Y en el fururo los necesitas, los tienes ya corrugados.

Saludos

Pd: para los bricomaniacos el martillo del makro a 20 € mu weno, no es lo mismo que un bosh de 400€ pero muchisimo mejor que liarse a machotazos. Idem con la radial de 40€. Dos cortes de radial por los laterales y martillo por el centro y te enregolas la instalacion en un par de horitas.

Por cierto:
Mi WAT :sexy es una santa :amor .
Todo por que me pidio cambiar el color de las paredes de la nueva ( más bien vieja) casa antes de que nazca mi segundo pitufillo.
" Si cariño, si total es más o menos el mismo trabajo"
Lo dicho una santa.

Saludos

A mi me han puesto 2 tubos corrugados de 35 mm. para la señal digital de video desde el DVD y desde el PC (que estaran en 2 sitios distintos de la sala), y otro más pequeño para la señal RGB y S-Video desde el DVD. Aparte los tubos de la corriente, para proyector y pantalla, etc....

Pero el que va a pasar los cables HDMI - DVI no soy yo )

Por cierto , no cuesta nada pensar en dos posiciones diferentes del lector:
- en la pared delantera ( en la que va la tele y la pantalla) y
-en la pared trasera ( en la que va el proyector).
Por eso de que los cables HDMI tienen una limitacion en longitud y aparacen intererencias con longitudes mayores.
O inclusive para dejar un DVD marca de la patata(ya los hay con salida por componentes) para que los crios pongan sus dibujitos ( y galletas :>: ) y otro mejor para ver las pelis por HDMI.


Que la fuerza os acompañe ¡

Yo también tengo fotos de esas :agradecido

cual seria la colocacion de los altavoces de presencia.

Según Yamaha que son los de los canales de presencia:



Según Dolby sin canales de presencia 5.1:



Según Dolby sin canales de presencia 7.1:

WRC, una pregunta estupida,

¿Para que tubos para altavoces al proyector??

:?

Iniciado por junaque

WRC, una pregunta estupida,

¿Para que tubos para altavoces al proyector??

:?

Pues para que al centralizarlo en esa caja la longitud de los cables sea igual para todos los altavoces. Además así sólo llevo un tubo hasta la caja y evito congestionar el techo de tubos.
