Tema: Colorímetro Homecinema FR

Con el 'DVD Shrink' podemos generar el dvd de patrones (directorios AUDIO_TS y VIDEO_TS) a partir de su imagen ISO :

Seleccionamos la opción "Open disc Image" del menu File y marcamos el fichero . ISO que queremos descomprimir.
Una vez seleccionado lo descomprimirá y generará los directorios Menus y Main Movie del dvd.
Una vez se ha realizado la descompresión, podemos grabar el DVD a traves de la opción "Backup!" (Igual que hacemos cuando vamos a realizar una copia de seguridad de un DVD).

Dios, casi me pierdo uno de los hilos de los que mas me interesan.
Esto de estar desconectado hace estragos en mi :(
Gran iniciativa. Enhorabuena y muchas gracias a los q estan detras de todo el curro este.

[center:eaa4abd2b2]A PARTIR DE AQUI SEGUIMOS CON LA COMPRA EN ESTE OTRO HILO[/center:eaa4abd2b2]






Este hilo se queda para todo tipo de consultas relativas al aparato excepto las de la compra conjunta.

He limpiado con no mucha fortuna el hilo, lo siento. Hay algún mensaje que se ha quedado en el hilo de la compra, que ahora está a buen recaudo gracias a los moderadores.


Seguiremos desde aquí.


Whisper, veo bien crear un hilo para el uso del soft. A ver si alguien se anima y hace una pequeña introducción que sirva como inicio (terratec o javierg que son los que disfrutan del cacharro).

Creo que no debemos ponerlo como chincheta. Cuando acabe la compra y se entreguen las unidades guardamos el post en la biblioteca y "clavamos" el del soft.

Pregunta de novato....

¿ese colorímetro se puede usar también para calibrar monitores?....vamos, una cosa como esta, quiero decir.

Si tambien se puede utilizar para calibrar monitores existe ademas ya un patron para calibrado de monitores disponible hay que usar el del NEC

¿no se podría ampliar un poco el plazo? lo digo porque en apenas 2 días ya hay casi 60 peticiones. quizá si esperamos una semanita o un poco más superaremos las 100 peticiones y entonces sería más barato aún...

Iniciado por cirerita

¿no se podría ampliar un poco el plazo? lo digo porque en apenas 2 días ya hay casi 60 peticiones. quizá si esperamos una semanita o un poco más superaremos las 100 peticiones y entonces sería más barato aún...

Iniciado por WRC

[center:554da1f2be]A PARTIR DE AQUI SEGUIMOS CON LA COMPRA EN ESTE OTRO HILO[/center:554da1f2be]






Este hilo se queda para todo tipo de consultas relativas al aparato excepto las de la compra conjunta.

Por favor, que parece que me tomáis el pelo.


ES TAN DIFICIL USAR EL HILO DE LA COMPRA PARA LA COMPRA Y DEJAR ESTE HILO QUE ES DEL APARATITO / SOFTWARE / MANEJO PARA EL APARATITO / SOFTWARE / MANEJO

Hola.

Bueno, ya he dejado el Mitsu fino fino.

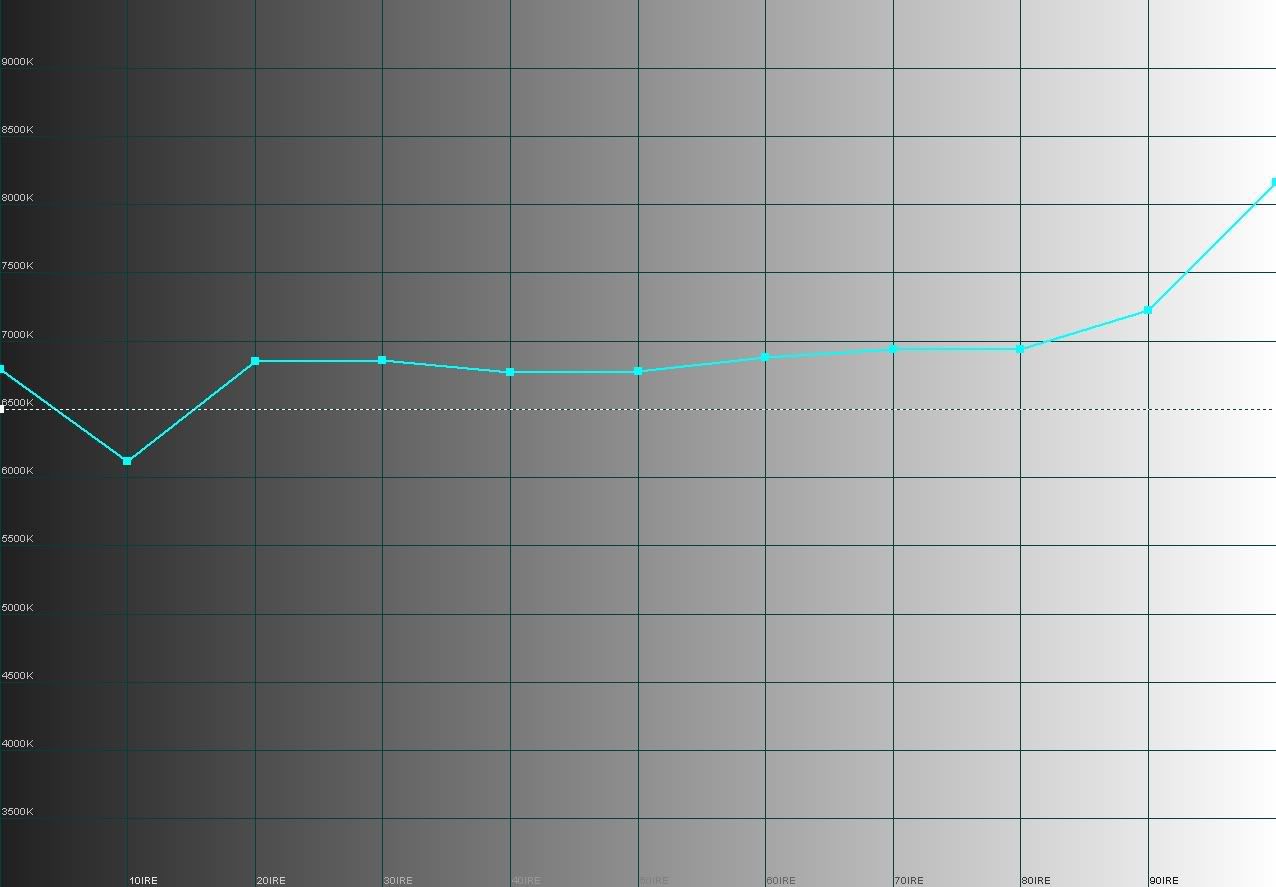

Primero os pego dos gráficas de antes de empezar la calibración. (Es como lo tenía ajustado a ojímetro con los valores que dí en el post específico del HC3K) Se puede comprobar que hay una desviación importante en ambas.

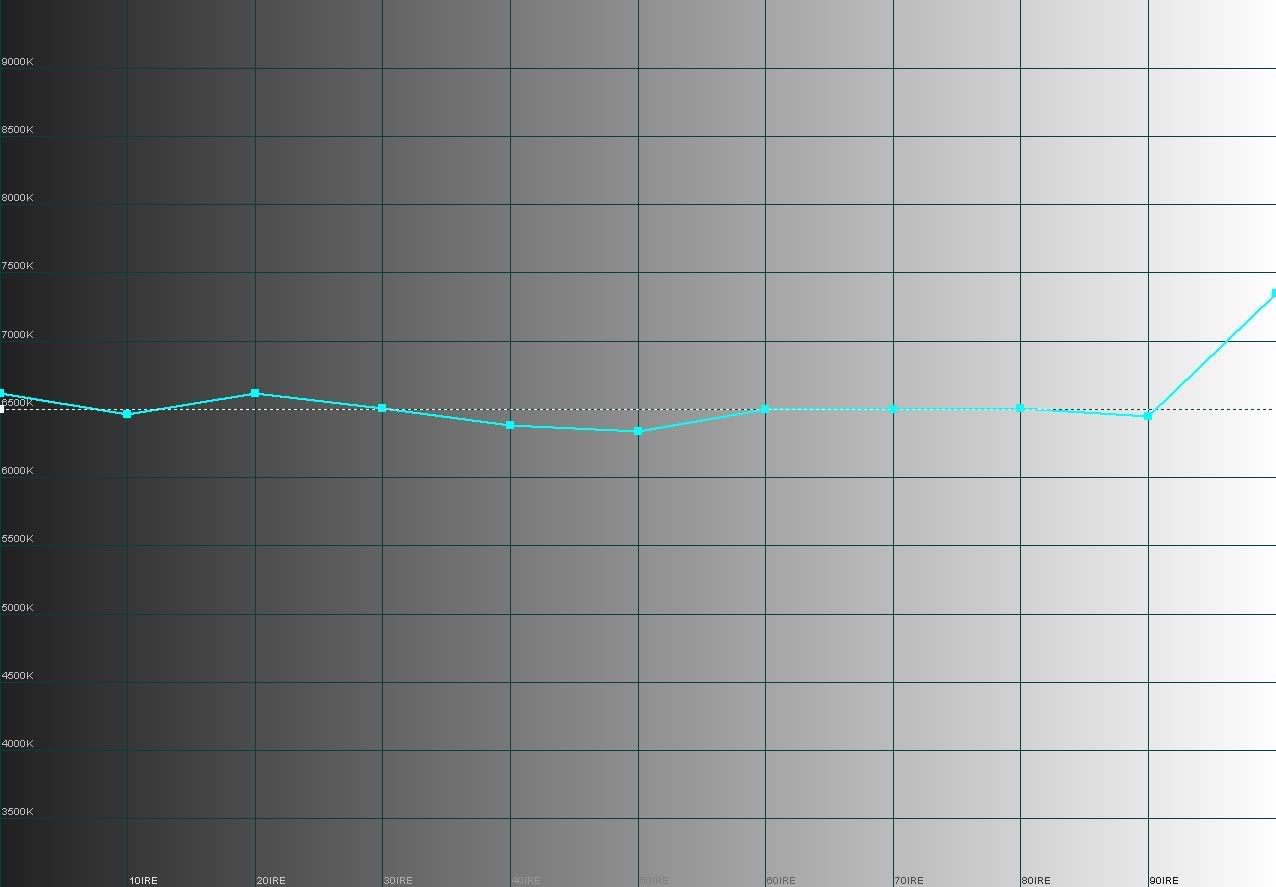

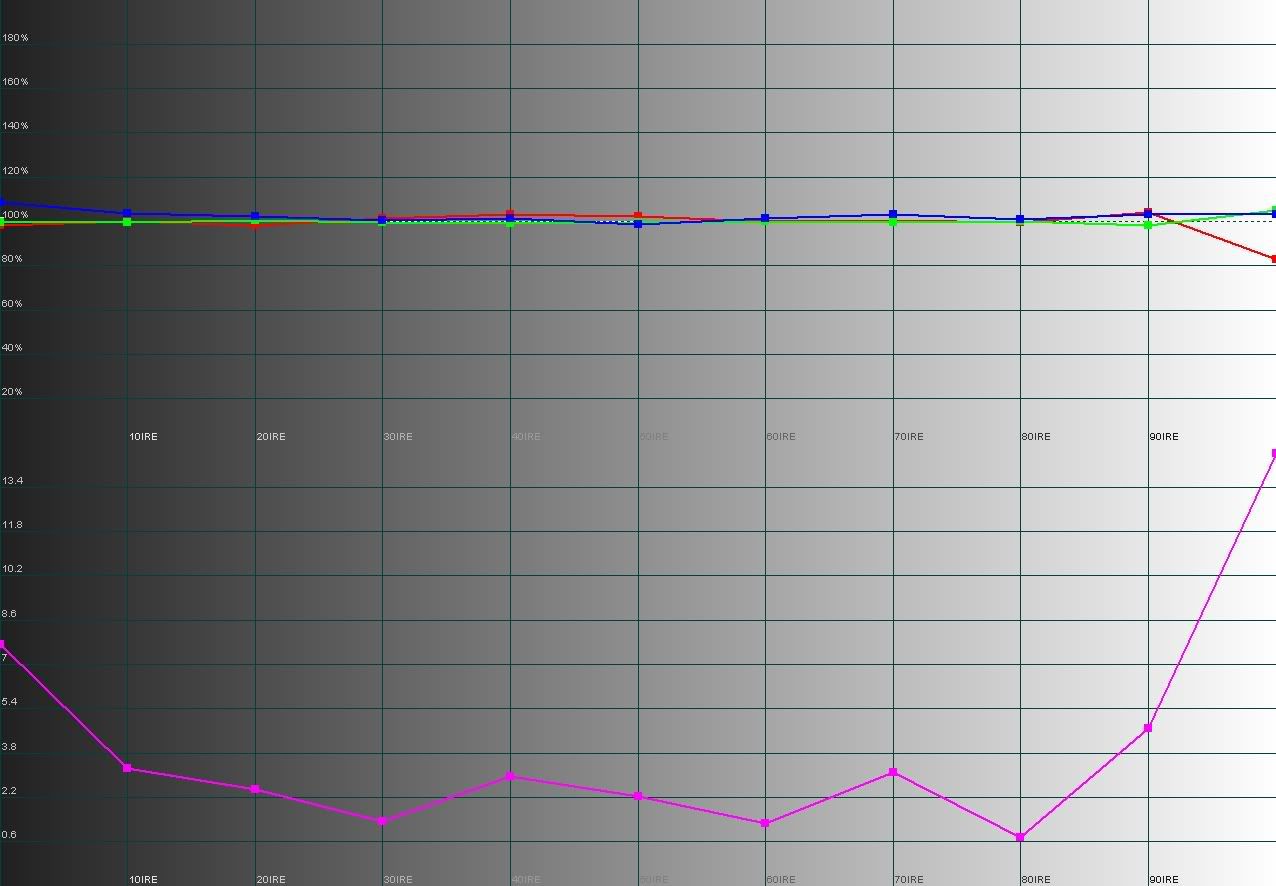

Acontinuación las dos mismas gráficas pero una vez calibrado. Podreis comprobar que el aporte de los tres colores es del mismo nivel (excepto ese problema con el rojo en 100 IRE) y eso lleva a conseguir el D65 que no es otra cosa que un blanco situado sobre la línea de 6.500ºK (en mi caso +120 -140ºK entre 10 y 90 IRE, que es un ajuste cojonudo con mayúsculas) donde cada uno de los tres colores básicos aporta idéntico nivel. Para corroborar que la calibración es correcta el valor dElta E permanece en un valor por debajo de 3.5 en toda la escala de grises (excepto en 0 y 100 IRE pero no es problema)






Por último el Diagrama CIE con los valores de los colores básicos (Rojo Verde y Azul y de los complementarios Amarillo, Cyan y Magenta) y la curva de Gamma.





Bueno, me piro a dormir.

Un saludo, Javier G.

Hola, buenos días.

Anoche me quedé todavía un ratito haciendo cosas y hay un tema que me tiene un poquito mosqueado.

Habreis podido comprobar que la calibración de la escala de grises quedó estupendamente (salvo ese problema entre 90 y 100 IRE) y después de postear las gráficas me quedé un rato probándolo con los trozos de pelis habituales que utilizo para las pruebas (Seis días y siete noches, Shakespeare in love, I Robot etc.)

El caso es que el resultado en pantalla no termina de convencerme. El principal problema que le veo es que hay una zona entre 70 y 90 IRE donde toda la imagen está rojiza. SE aprecia claramente en imágenes donde aparezcan nubes que se ven sangrantes. Lógicamente en el patrón de la Reverse Gray Ramp del DVE también es evidente. La única manera de solucionarlo pasa por bajar el contraste de rojo 5 o 6 puntitos y entonces las nubes vuelven a ser blancas, pero la gráfica de calibración se va al garete.

Quiero comprobar esta noche con el Colorfacts de Nacho a ver si pasa lo mismo, porque el quid de la cuestión podría estar en la pantalla pintada de gris 1104. Me explico, yo estoy tomando todas las mediciones directas desde el proyec tor, pero así no estoy teniendo en cuenta la influencia de la pantalla en la escala de grises y a lo mejor la calibración sobre una pantalla blanco mate sería perfecta tal y como ha quedado y la pintura gris influye muy negativamente en ese tramo de la escala de grises.

Por otra parte, los valores de contraste de los colores he tenido que bajarlos mucho y no me ha quedado más remedio que subir el contraste general hasta las nuebes para tener un pico de blanco decente, pero como me gustan mucho los negros del iris cerrado, se ha quedado un pelín apagadillo de luz aún con el brilliant color activado.

Esta noche desfaceremos el entuerto.

Un saludo, Javier G.

Por favor, que parece que me tomáis el pelo.

no te enfades hombre, siento el despiste...

buena apreciación, javierg.

si resulta que es cierto lo que dices (la "culpa" es de la pintura aplicada a la pantalla), creo que quienes compren el aparato deberían tener una pegatina fuera que diga: "si se ha pintado la pantalla de color gris, aplicar estos valores en la tabla para que quede bien" o algo por el estilo porque, de lo contrario, ya me imagino miles de mensajes diciendo: "oye, he calibrado todo y ahora se ve muy rojizo", etc.

Iniciado por cirerita

buena apreciación, javierg.

si resulta que es cierto lo que dices (la "culpa" es de la pintura aplicada a la pantalla), creo que quienes compren el aparato deberían tener una pegatina fuera que diga: "si se ha pintado la pantalla de color gris, aplicar estos valores en la tabla para que quede bien" o algo por el estilo porque, de lo contrario, ya me imagino miles de mensajes diciendo: "oye, he calibrado todo y ahora se ve muy rojizo", etc.

Creo haber entendido que la calibración la ha hecho sin tener en cuenta la pantalla, así que si se hace "apuntando" a ella esos problemas desaparecerán.

Cirerita,
¿Que hay que modificar para que funcione el aparato en el Z2?
Gracias,

wrc,

pues yo he entendido justo lo contrario: que la escala de grises es problemática porque la pantalla está pintada de gris y que seguramente sería perfecta sobre una pantalla blanca.

bman,
ni idea, ni siquiera me lo he mirado, pero supongo que no será difícil. de todos modos, como comentaba alguien, creo que nachin o javier, es raro que ese patrón etalonnage (o como se llame) sirva para todos los modelos determinados de un proyector.

por ejemplo, teniendo en cuenta las grandes diferencias que hay entre un z2 y otro (sobre todo los que tienen firmware distinto), ¿serviría ese etalonnage para todos los z2? lo dudo.

Yo lo he calibrado teniendo en cuenta la pantalla tome en un principio
las medidas apuntando la sonda al proyector y no me convencio de todo el tema asi que volvi hacer las calibraciones apuntando a la pantalla y las medidas no tenian nada que ver al tener en cuenta el cambio.

Perdonar pero no acabo de entenderlo:

El HCFR lo enfocais a la pantalla(sea pintura 1104 o una de tela del carajo) no?

Yo entiendo que la enfocais a la pantalla, entonces no veo que tenga sentido lo de la pintura por que tu ya estas teniendo en cuenta la pintura para la calibración (si la pantalla tira a rojo, tu ya ajustas el proye para compensar ese exceso de rojo).

Ahora, si lo enfocas al proye, veo que esto es un error (mi opinion personal) por que el resultado final real, dependera de la pantalla (color, ganancia, tamaño,...)

Ratu

Eso es lo que hemos hecho yo he calibrado teniendo en cuenta la pantalla y Javierg solo el proyector y lo que afirmo es que tuve que cambiar totalmente la calibracion al enfocar a la pantalla ya que los valores que me daba la sonda eran distintos.

Parece que lo lógico es hacer las medidas enfocando a la pantalla, ya que de esta manera en el calibrado se tendrán en cuenta las desviaciones provocadas por las características de la pantalla.

Respecto a la colocación de la sonda cuando se hacen las medidas apuntando a la pantalla, ¿ alguien conoce las normas de colocación de la sonda ? , es decir,
¿ A que distancia se ha de colocar respecto a la pantalla ?
¿ Ha de enfocar justo en el centro de la pantalla ?...

A ver.., que nos liamos.

Si se quiere hacer una calibración del PROYECTOR, ha de ponerse la sonda en medición directa y así se supone que funcionará correctamente en cualquier tipo de pantalla blanca. Si por contra quieres calibrar EL CONJUNTO PROYECTOR + PANTALLA, lógicamente la sonda ha de recoger la señal una vez reflejada de la pantalla.

En mi caso he querido hacer un ajuste del proyector sólo para dejarlo fino y así compararlo luego con el Colorfacts, porque me pareció que añadir un elemento más (la pantalla) en las mediciones, podía desvirtuar la precisión de alguno de los dos contendientes. A la noche haremos la prueba con el Colorfacts igualmente en medición directa y la semana que viene ya tendré tiempo de optimizar mi instalación teniendo en cuenta la pantalla, (y la luz reflejada de las paredes en la misma por ejemplo, etc.)

Lo que he comentado del blanco rojizo en la zona de 70 IRE, puede que sea de la pantalla, pero también puede que no y que sea un error del medidor o cualquier otro asunto, por tanto, hasta que a la noche no comparemos el colorímetro HCFR con el Colorfacts, por favor que nadie tome en cuenta mis palabras, porque sólo estoy hablando de suposiciones.

Un saludo, Javier G.
P.D. Si alguien tiene dudas sobre lo que se ve en las gráficas que he colgado antes, es un buen momento para ir lanzando preguntas y si conozco la respuesta contestaré de mil amores.

Gracias javierg,

¿Podrías hacer una especie de miniguía con los primeros pasos para calibrar el proyector con un cacharro de estos (u otro)? Serviría para abrir un hilo específicamente de funcionamiento y calibración.

la colocacion de la sonda mirando a la pantalla aconsejan una distancia entre 20cm y 1m.
Despues en cuanto a los resultados tambien tenemos que tener en cuenta que el programa esta todavia en una fase beta actualmente hay un grupo de gente francesa que esta testeando la sonda y el software en teoria esta previsto la salida de otra beta del software antes de la version final yo tengo alguna que otra beta anterior de software y los cambios son bastante significativos ademas se ha comentado que la bios de la sonda podria sufrir alguna variacion aqui teneis un link donde se ve la evolucion del software
http://www.homecinema-fr.com/forum/v...php?t=29806989

Siento ponerlo aqui, pero creo q era la forma de hacerlo q menos problemas causaria.
¿WRC has recibido alguno de los privados?

Perdona Javierg pero no te entiendo:
Tu vas a mirar el proye en una pantalla, no directamente, por tanto por que lo ajustas directamente?
Dos pantallas blancas no se ven igual, cada una tendrá una respuesta al espectro visual distinta, ganancia distinta y tamaño de la imagen distinta(diferentes distancias, zoom diferente o directamente la pantalla es mas grande...), todo eso influye en el resultado final...NO?


Ratu

Propuesta: Cuando ya se domine el arte del ajuste del proyector se puede probar con dos pantallas distintas(identicas pero de distintos fabricantes?) a ver las diferencias y se evalua la importancia de la pantalla.

CREO QUE LA PANTALLA TIENE LA MISMA IMPORTANCIA EN EL PROYE QUE LA SALA EN LOS ALTAVOCES.

Iniciado por Gn0m4

Siento ponerlo aqui, pero creo q era la forma de hacerlo q menos problemas causaria.
¿WRC has recibido alguno de los privados?

Este hilo se queda para todo tipo de consultas relativas al aparato excepto las de la compra conjunta.

Voy a tener que cambiar la firma, de verdad que no me parece que sea tan complicado.



Edito, porque lo he pensado mejor. HAY UN HILO ESPECIFICO PARA LA COMPRA, por favor, postear en ese hilo LO QUE SEA RELATIVO A LA COMPRA.
