Buenas tardes noches señores, como suelo decir lo prometido es deuda.

Hoy os traigo mi ñapa chapucera de los posa vasos, recordad que no podía meterlos en los sillones por lo tanto se pidió sin ellos, ya le había dado muchas vueltas para intentar hacer algo que quedase medianamente bien y funcional.

Empecé por buscar y rebuscar algo acorde a lo que yo quería, la idea era un posa vasos que pudiera con botella y vasos y que tuviese los dos soportes en uno.

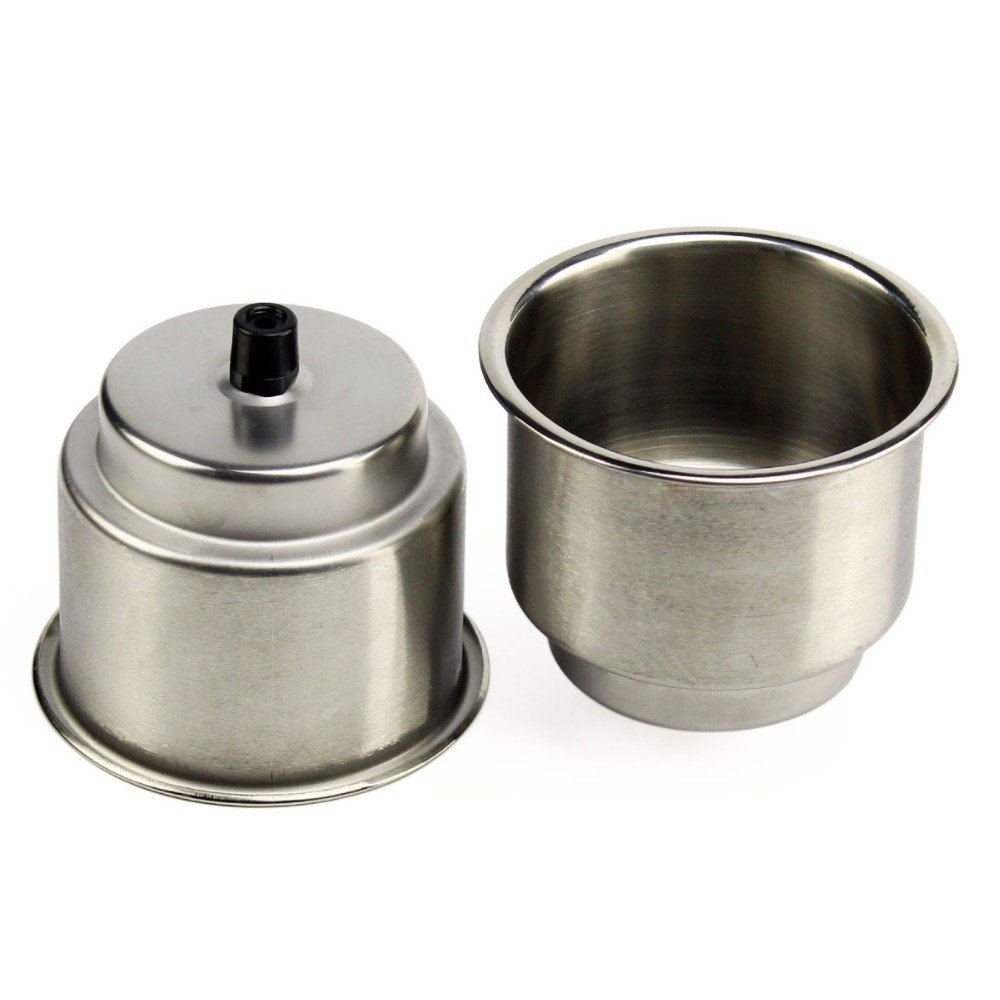

Al final encontré estos https://www.amazon.es/gp/product/B01...?ie=UTF8&psc=1








Como podéis observar tienen como dos fondos y a parte de el doble fondo era indispensable que fuesen de acero inox.

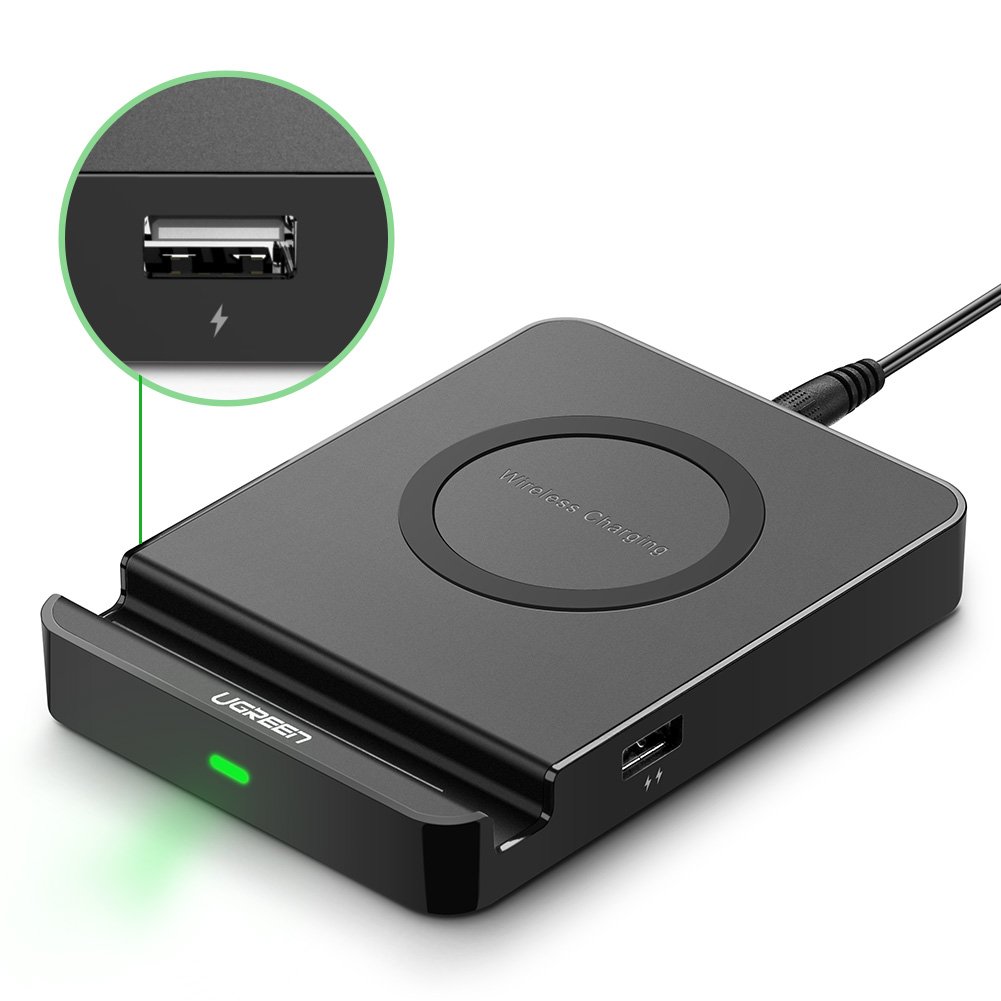

Luego como ya me rondaba por la cabeza que fuese algo más que un simple posa vasos empecé a buscar un cargador de móviles y usb pero no uno cualquiera, al final conseguí este para cargar wireles y usb al mismo tiempo y además tiene soporte para poner el móvil en vertical.

Este https://www.amazon.es/gp/product/B01...?ie=UTF8&psc=1






El material usado para las partes superiores y trasero más la parte intermedia de los dos posa vasos ha sido Mdf hidrófugo de 2,5 cm de grosor y al ver la ñapa ya entenderéis el porque de utilizar este grosor en concreto, Luego el resto ha sido confeccionado con Mdf de 1 cm de grosor, esas que hay en el leroy merlin de 120cm X 60 cm. El de 2,5 lo aproveché de la tarima los sobrantes.

Estas http://www.leroymerlin.es/fp/11034310/tablero-mdf-mdf





Visto algunos de los materiales que no todos, porque habrá sorpresas........ empezamos con fotos de la ñapa-

Primer corte a medida con el taladro y unas brocas de corona de 9 cm de diámetro, siempre dejando unos 3 cm por cada lado de los laterales de la chapa para un margen generoso para evitar roturas por posibles golpes.



se puede apreciar lo grueso que es, la idea es que no haga falta nada más para sujetarlo que el propio corte y que quede a presión.



Los dos cortes ya hecho y listos con Dremel para que entren a presión los porta vasos.





Aqui el encastrado para el cargador wireles...













Por hoy esto es todo y como no mañana más .......


Saludos

Bonito trabajo.... Seguirè con atención el progreso.

Buenas noches compañeros, hoy vamos a continuar con la ñapa por pasos.

Después de hacer los agujeros para los posa vasos continué con el desbastado del Mdf de 2,5 para encajar a la perfección el cargador de móviles. La dificulta radicaba en desbastar lo suficiente para quedase bien empotrado pero que quedase suficientemente oculto el grosor del cargador tal que...

Así





Luego empecé con los cortes para poder situarlo entre los dos sillones delanteros y los otros dos traseros, con esto ya sabéis que van a ser 4 posa vasos 2 en la parte delantera y dos en la parte trasera y la parte superior queda tal que...

Así.....



A continuación después de hacer los cortes pertinentes con un largo de 80cm de largo más 15cm de ancho en la parte más estrecha procedo a hacer un tirador artesanal ya que no quería que tuviese demasiados añadidos y que quedase lo más integrado posible y queda tal que....

Así





Como ya podéis intuir va a ser abatible para aportarle una función más al posa vasos multifunción.

Después como estaba en función y tras una cosa surge la otra decidí dar otra funcionalidad más al añadido tal como esto.









Esto será un interruptor de inox fabricado por mi para hacer la ñapa lo más HUM posible aprovechar y disfrutar más tiempo de la ñapa, este interruptor accionará este neón que funciona a pilas.

Este https://www.amazon.es/gp/product/B00...?ie=UTF8&psc=1



Esto servirá para iluminar el interior de los posa vasos y que sea una iluminación tenue y que no sea molesta.

Como esto es el cuento de nunca acabar y pensando entre lijadura y corte me propuse darle una nueva función más y os muestro como avanza con una imagen.... (que será...)



Como hoy tengo la conexión a Internet limitada y me cuesta un montón subir las fotos intentaré dar más avance mañana por la tarde.

Os dejo con la última foto para que os hagáis una idea por donde van los tiros.


Continuara ........

Más vale que lo acabes ya, sino no se como acabará eso, riete tu de las navajas suizas

Fantástico como se va desarrollando todo John.

Me imagino que para guardar la ristra de mandos.......

Efectivamente Yoshic para poner los Mandos más importantes de la sala.

Buenas tardes antes de nada a todos, Hoy voy a retomarlo donde lo dejamos ayer noche.

Luego de ver el comienzo de los cortes para los mandos a distancia los cuales son 5 cm menor que el ancho total del posa vasos ( ahora le llamaremos multifunción ) vamos a poner el ensamblado de las piezas.

Los tableros lateras de los multifunción tienen 60cm de alto o lo que es lo mismo todo el alto que dan estos tableros tumbados más 80 cm de largo o lo que es lo mismo lo que mide el tablero de pie por su zona más larga recortado a esos 80 cm y por lo tanto dos a cada lateral tal como estos....

Estos



Y juntamos una tabla longitudinal para los 80cm de largo con otra tabla de Mdf 2,5 de 15 cm de ancho por 80 de largo

Así






Luego utilizando unas prensas de mano ajustamos bien la primera altura desde el suelo que no es al ras de suelo si no a unos 28 cm, esto lo hago para que tengamos comodidad a la hora de introducir la mano dentro del receptáculo y llegar sin problemas al fondo sin hacer posturas raras cuando se está sentado en el sillón.


Así





Conforme ponemos la primera luego atacamos la segunda y las atornillamos con tirafondos para madera bastante largos de unos 5 cm, una vez ensamblado tenemos que hacer el corte a la primera tabla con los orificios para separar la tapa del resto y que quede independiente al que así quedaría todo presentado sin atornillar con prensas para ir corrigiendo los defectos de posición.


Así










Aquí ya intuimos la forma que va a tener el artilugio, tampoco es que sea cosa del otro mundo pero para mi la funcionalidad es lo primero y la estática lo segundo.


Una vez todo presentado atornillamos bien todo el conjunto y nos ponemos mano a la obra con la iluminación de los posa Vasos para que quede más chick.... jejeje

Lo que he hecho es un rebaje en un trozo de madera sin mucho esmero porque no es algo que se vea y lo que buscaba es que soportara el mando para que al pulsar el interruptor hum metálico tuviese buen agarre y no se desprendiese, por lo tanto la tabla donde van los porta vasos por su parte de abajo quedaría así más o menos con un trozo del mando saliendo hacia afuera para poder retirarlo cuando se gasten las pilas que serán recargables ... como no.

Así





Este es el mando para que os hagáis una idea




Mañana sin falta la última entrega de esta ñapa multifunción.


Saludos Compañeros


CONTINUARA.......

Buenos días compañeros de afición.


Hoy doy por continuado la ñapa y como es fin de semana por terminada la susodicha.


Aquí os pongo una foto con la continuación, esta foto es donde he puesto los listones interiores para soportar el peso de la tapa y al mismo tiempo hace de tope para el cierre tal que....

Así





Lo siguiente fue poner los listones del organizador de mandos para que se pueda deslizar y ponerlo en la posición que más guste, tal que...

Así





Luego de darle vueltas y como me parecía pocas las funcionalidades que tenía jajajajaj me puse a añadirle un toma de 220 a parte de poner una conexión interior para el cargador de moviles y no tener que pasar varios cables.

Así













Al tener casi terminado el primero tuve que ponerme con el segundo y trasero, el problema fue que tenía menos espacio por lo que tuve que reducir las dimensiones del ancho y se ha quedado 5 cm más corto, además no lleva tampoco cargador wireless ni enchufe y por lo tanto menos complicaciones.


Así quedaban




Ahora os lo enseño presentado antes del forrado final....






Aquí se intuye como quedaría








También tuve que ponerle al final los hilos de neón dentro del posa vasos con cinta de doble cara y como no me quedaba del todo satisfecho le añadí este luz interior con sensor de luz y movimiento también a pilas para no saturar de cables el interior será la última función de este híbrido HUM









La luz es esta por si le interesa alguien más

https://www.amazon.es/gp/product/B01...?ie=UTF8&psc=1

Decir que es de pegar con cinta de doble cara y al mismo tiempo se puede retirar porque va con imán.



Ahora el toque final con el forrado.













Y ahora una serie de como queda el resultado final.....










Esto es todo lo que dio de si la ñapa, la última foto se ve fatal por los cambios de luz que dan en el movil.


saludos

Excelente bricolaje, voy a aprovechar tus ideas para hacerme una mesa/mesita auxiliar también para mi, con posavasos, cargador y luz, pero obviamente adaptada a mi sala y mis posibilidades de hacer bricolaje.

Muchas gracias John por la extensa información y reportaje fotográfico.

Un saludo vecino y en breve iré a visitarte y ver "in situ" todas las novedades (y que no son pocas....) que has incorporado desde mi ultima visita a tu sala.
